Edycja planu sytuacyjnego |

|
|
Edycja planu sytuacyjnego |
|
W wersji PRO dostępny jest widok z planem sytuacyjnym.

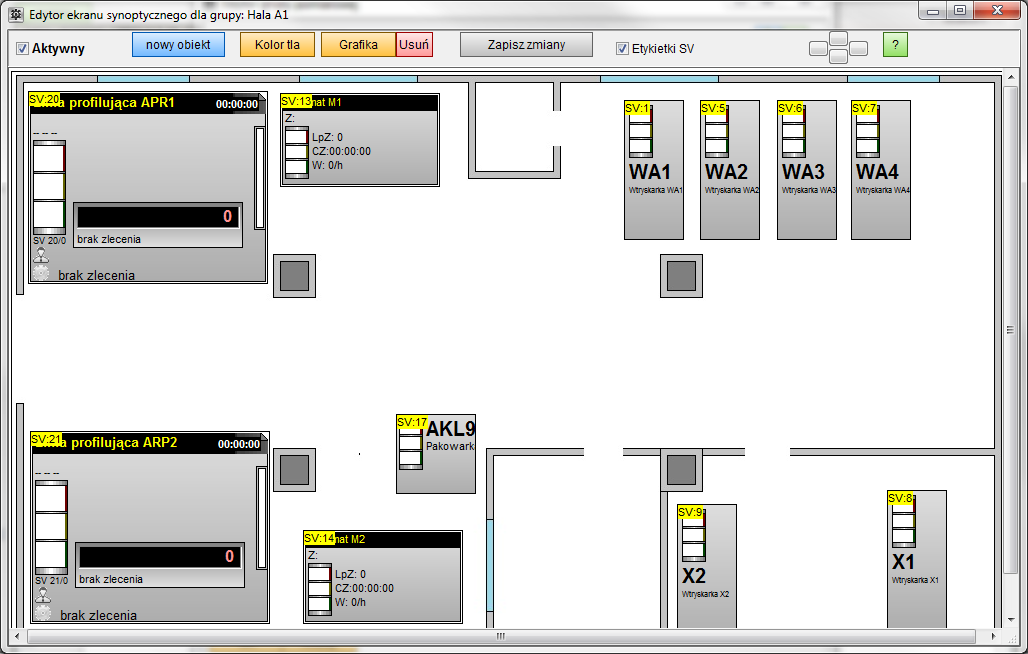

Edytor planu dostępny jest z poziomu edytora grupy.
Plan sytuacyjny to widok w którym możemy poukładać obiekty nadzorców na uprzednio przygotowanej grafice.
Możemy więc stworzyć grafikę (jpg) z rysunkiem hali i poukładać na niej maszyny.
Tło i grafika
Najpierw definiujemy tło. Może to być jednolite tło o wybranym kolorze albo grafika.
Możemy przygotować np rysunek hali produkcyjnej albo rysunek linii składającej się z kilku maszyn.
Grafiką może być dowolna grafika w formacie jpg o dowolnym rozmiarze choć musimy pamiętać o tym jak duża grafika
będzie wyglądała na różnych komputerach - komputery na halach i część komputerów przenośnych nadal ma grafikę 1024 x 740.
Dodawanie obiektów

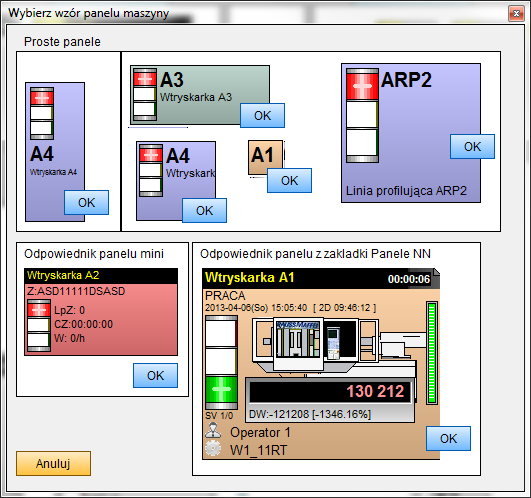

Po naciśnięciu przycisku nowy obiekt pojawi się najpierw okno wyboru rodzaju obiektu:
Do wyboru mamy kilka prostych paneli albo odpowiednik panelu mini lub panelu z widoku Panele
Aby wybrać obiekt klikamy położony obok niego przycisk OK.
Zmieni się kursor myszy - klikamy wtedy w miejsce gdzie ma się pojawić nowy obiekt.
Po kliknięciu pojawi się lista nadzorców z grupy - wybieramy nadzorcę któremu ma być przypisany nowy obiekt.
Postawiony obiekt możemy dowolnie przesuwać myszą po ekranie ( 4 przyciski z prawej strony pozwalają
na przesuwanie o 1 piksel w dowolnym kierunku)
W rogu każdego obiektu wyświetlana jest etykietka z numerem SV.
Prawym przyciskiem myszy otwieramy menu które pozwala nam na usunięcie obiektu
lub na zmianę przypisanego do obiektu numeru nadzorcy.
