W oknie stacji mamy przycisk który zależnie od konfiguracji otwiera monitor albo symulator wejść.

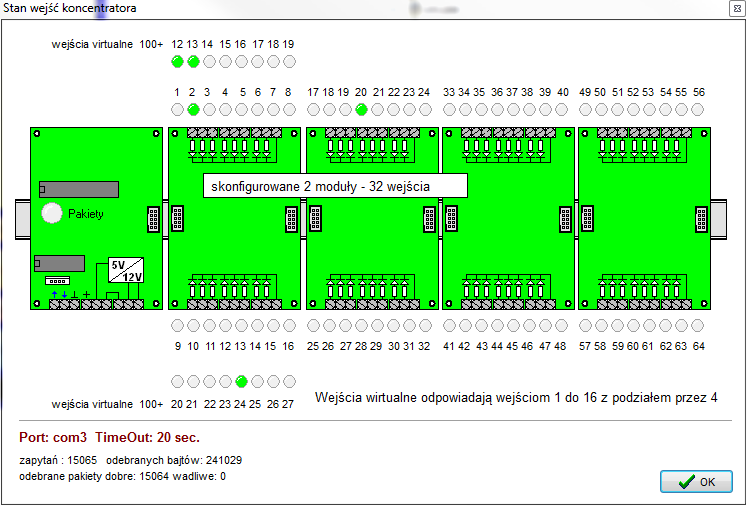

Monitor wejść pozwala na podgląd stanu wejść koncentratora, parametrów transmisji oraz przepływu pakietów
.
Warto zwrócić uwagę na dolną część okna gdzie widoczne są liczniki zapytań wysłanych do koncentratora przez program,
licznika odebranych bajtów oraz licznika odebranych dobrych i złych pakietów.
Transmisja jest zorganizowana w ten sposób ze program symultanicznie (po każdej odpowiedzi wysyła ponowne pytanie) odpytuje koncentrator o następny pakiet danych.
Jeśli nie ma odpowiedzi to pytanie wysyłane jest co około sekundę, jeśli koncentrator odpowiada prawidłowo to tych zapytań jest ok 30 na sekundę.
Licznik bajtów mówi nam ze odsyłane są jakieś dane co jednak nie musi oznaczać ze są to dane prawidłowe. Prawidłowe dane liczone s przez licznik dobrych pakietów,
licznik złych pakietów mówi nam że pakiet odebrany ma poprawną długość ale niepoprawną sumę kontrolną.

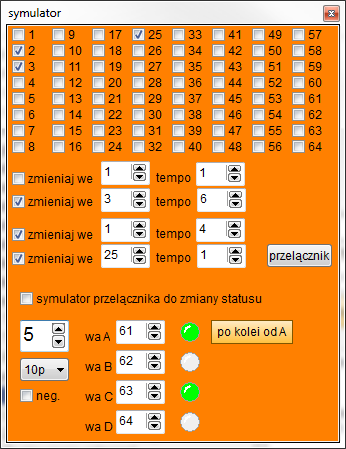

Jeśli parametr portmode ustawimy na 0 to program stacji będzie pracował w trybie symulacji. Przycisk będzie opisany jako symulator wejść i otworzy okienko symulatora wejść:
Mamy 64 przełączniki odpowiadające 64 wejściom koncentratora. Poniżej są 4 zestawy pozwalające na cykliczne włączanie / wyłączanie wybranych wejść z ustawionym tempem.
Jeśli chcemy robić próby ze sterowaniem statusem za pomocą wejść przyciskiem przełącznik odsłaniamy dolną część okna symulatora.
Aby symulować zastosowanie przełącznika musimy ustawić numery wejść które mają być sterowane i wybrać ile pozycyji ma nasz hipotetyczny przełącznik: 4,8, 10 lub 16 pozycji.
10 pozycji dla tego że większość dostępnych przełączników BCD (tzw nastawników BCD) ma właśnie 10 pozycji i 4 wejścia z których będziemy używali 3 wyjścia - pozycje 8,9 i 10
odpowiadają wtedy pozycjom 0,1 i 2.
Większość takich nastawników kodują kod w sposób zanegowany możemy więc też włączyć negację (w nadzorcy ustalając wejścia A, B , C i D też możemy określić czy są one zanegowane)
