Panele szczegółowe |

|
|
Panele szczegółowe |
|

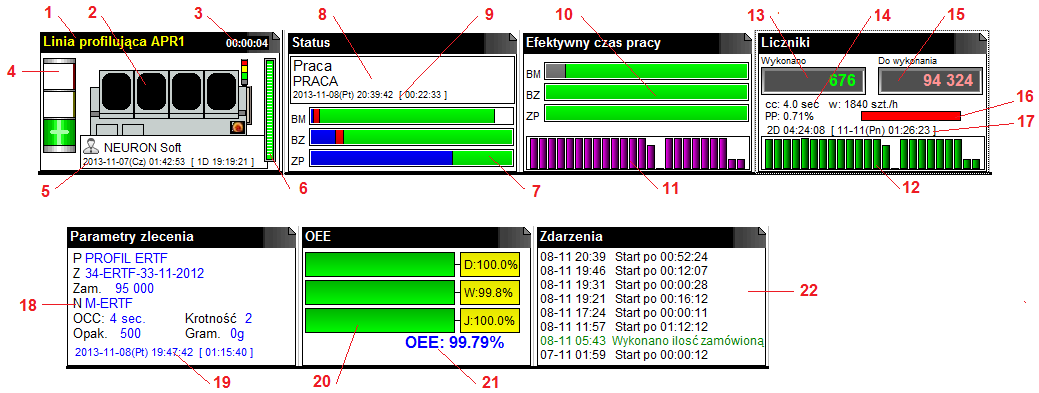

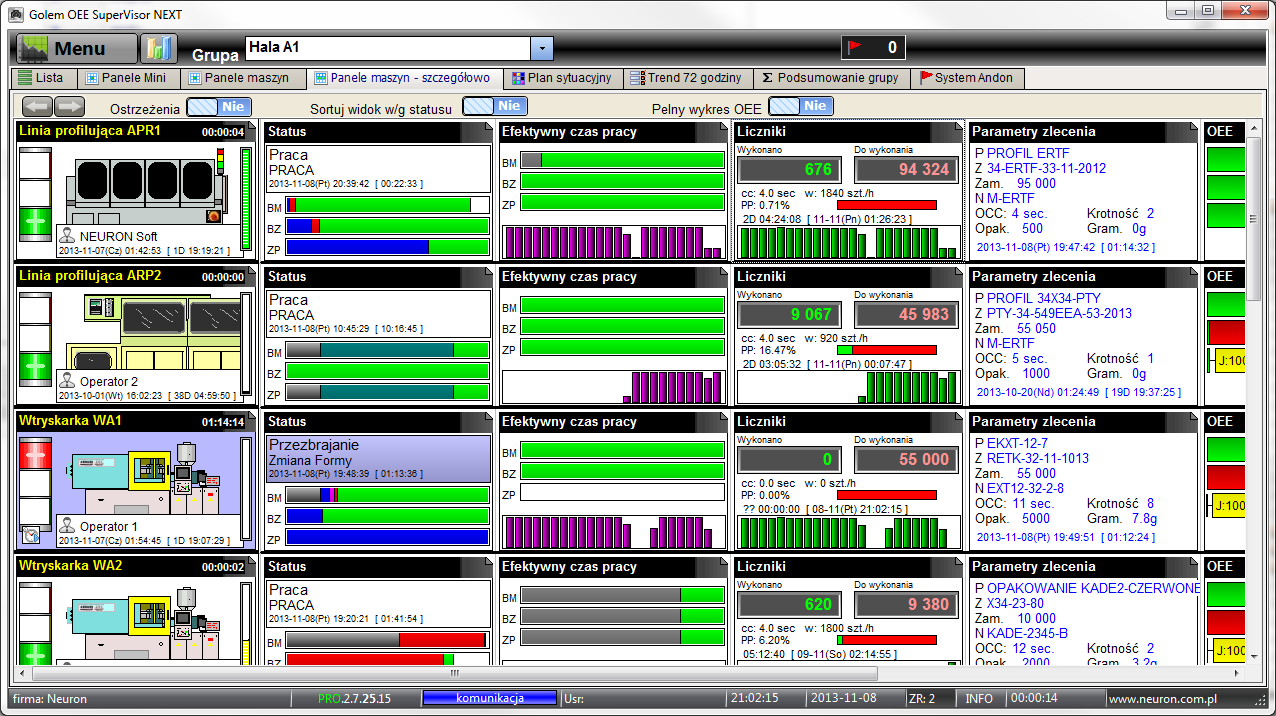

Widok w panelu jest zależny od konfiguracji nadzorcy oraz konfiguracji grupy . Dla nadzorcy o pełnych możliwościach panel przedstawia :
1 - Nazwa maszyny
2 - Grafika
3 - Czas od ostatniego cyklu
4 - Lampa sygnalizacyjna
5 - Operator maszyny i czas od ostatniej zmiany operatora
6 - Bargraf
7 - Rozkład statusu od początku miesiąca (BM), od początku zmiany roboczej (BZ) i od początku aktualnego zlecenia (BP)
8 - Aktualny status i status rozszerzony
9 - Czas zmiany i [czas od zmiany] statusu
10 - Rozkład czasu przeznaczonego na pracę od początku miesiąca (BM), od początku zmiany roboczej (BZ) i od początku aktualnego zlecenia (BP)
11 - Wykres rozkładu czasu pracy dla ostatnich 24 godzin
12 - Wykres rozkładu wykonanego produktu dla ostatnich 24 godzin
13 - Licznik wykonanych produktów
14 - Aktualna wydajność i czas cyklu
15 - Licznik produktów do wykonania
16 - bar postępu zlecenia
17 - Czas zmiany i [czas od zmiany] zlecenia
18 - Informacje o aktualnym zleceniu: P-produkt, Z - numer zlecenia, I - ilość zamówiona, N - narzędzie, OCC - opt. czas cyklu, Gniazdo(szt/cykl), opakowanie i gramatura
19 - Czas zmiany zlecnia
20 - wykres OEE
21 - Aktualny wskaźnik OEE
22 - Podręczna lista zdarzeń
