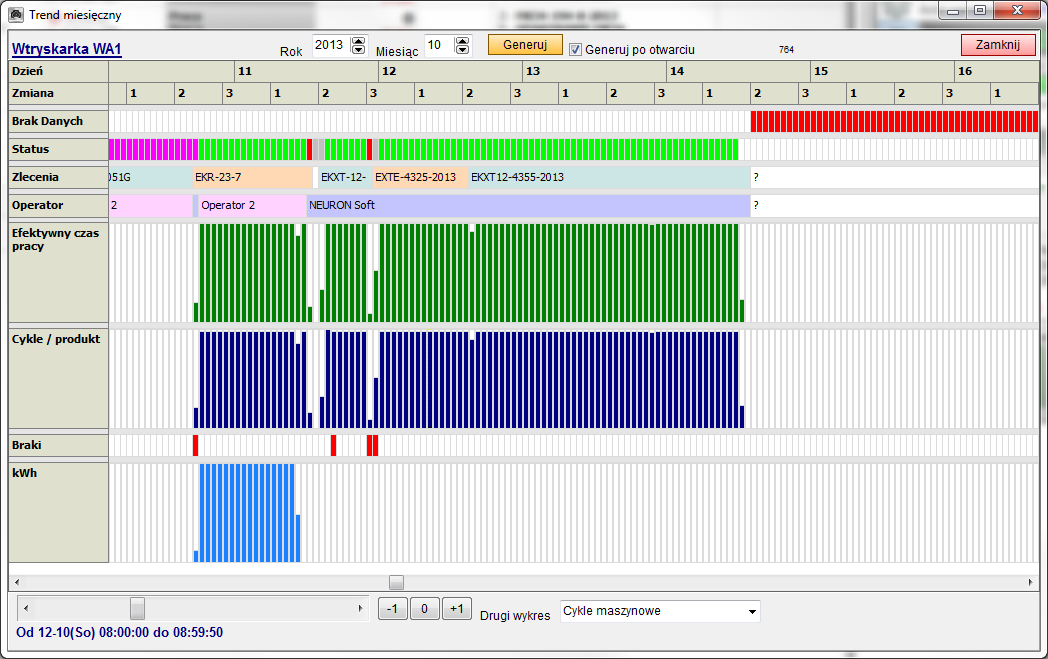

Trend miesięczny pozwala na przeanalizowanie miesiąca pracy wybranej maszyny z dokładnością do jednej godziny.
Aby wygenerować wykres ustawiamy pożądany miesiąc i rok i naciskamy przycisk Generuj.
Możemy ustawić opcję generuj po otwarciu - wtedy trend zostanie wygenerowany natychmiast po otwarciu okna dla bieżącego miesiąca.
W pierwszych dwu wierszach mamy dzień i zmianę roboczą, jedna kolumna odpowiada jednej godzinie.
W następnej kolumnie mamy kontrolę danych. System zapisuje dane co godzinę a program generując trend również pyta bazę danych o każdą godzinę.
Jeśli nie znajdzie danych (nie zapisano danych ponieważ stacja zbierania danych nie pracowała albo nie maiła połączenia z serwerem SQL)
to fakt ten sygnalizowany jest w kolumnie Brak Danych kolorem czerwonym. Dzięki temu trend miesięczny możemy też wykorzystać do kontroli pracy systemu.
Żółty kolor oznacza że dane zostały spreparowane przez system Autouzupełnianie danych SQL
Wiersz status pokazuje odpowiednim kolorem dominujący w danej godzinie status.

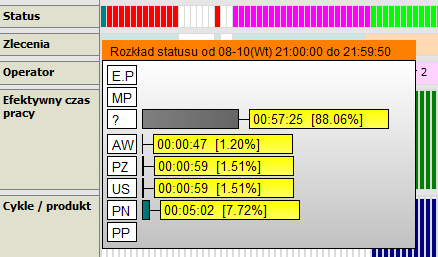

Po najechaniu kursorem pojawi się okienko z rozkładem statusu dla tej konkretnej godziny.
Dwa następne wiersze to zlecenie i operator.
Po podwójnym kliknięciu w wiersz otwiera się odpowiednio Raport dla zlecenia lub Raport dla operatora.
W następnych kolumnach wykreślone są: efektywny czas pracy, ilość cykli maszynowych lub produktu informacja o brakach ( czerwone pole w wierszu braki
świadczy o tym że w danej godzinie zarejestrowano braki - po najechaniu myszą pojawi się informacja o ich ilości) oraz ilość skonsumowanej energii elektrycznej
Dla nadzorców pracujących w uproszczonych trybach otwierane jest okno z uproszczonym trendem - pokazane są tylko te wiersze które respondują z konkretnym trybem.
