Wstęp

Serwer aplikacji mobilnych rozszerza system o możliwość korzystania z urządzeń mobilnych takich jak tablety czy telefony. Ponieważ nie mówmy o aplikacjach typowych dla systemów Android czy iOS a aplikacjach działających w przeglądarkach to możemy np. skorzystać z mikro komputerków tworząc np. wizualizacje dla TV czy panele z wykorzystaniem ekranów dotykowych.

Są trzy rodzaje aplikacji:

Panele operatorskie skalowane dla tabletów lub ekranów dotykowych do obsługi systemów
Wizualizacje dla telewizorów
Kokpity menadżerskie dla tabletów, telefonów czy laptopów

Rola aplikacji mobilnych

W poprzednich wersjach systemu operator musiał używać program kliencki do jego sterowania i pozyskania informacji. Dla wielu z nich korzystanie z panelu operatora wbudowanego w program główny było mało intuicyjne.

Dodanie prostych i elastycznych aplikacji do realizowania określonych celów zmienia w sposób naturalny zasady gry. Program kliencki staje się swego rodzaju stacją inżynierską do analizy danych a aplikacje przejmują „pierwszą linię” dostarczając dane operacyjne i pozwalając na łatwe sterowanie systemem i meldowanie problemów.

Uruchomienie aplikacji

aby uruchomić aplikację wpisujemy adres ip komputera stacji w okienku adresowym przeglądarki, np.:

http://192.168.1.100/mesapp/pop.html

albo sam adres IP: http://192.168.1.100
wtedy uruchomiony zostanie plik index.html z katalogu ROOT w którym znajduje się lista aplikacji

Zamiast adresu IP możemy podać nazwę komputera:
http://neuron/mesapp/pop.html
albo adres localhost jeśli uruchamiamy aplikację na tym samym komputerze

Wszystkie te przykłady są prawidłowe dla domyślnego portu 80.
Jeśli zmienimy port na inny ( co koniecznie należy zrobić ), np. na 6255 to musimy go dodać do adresu url.
Będzie to odpowiednio:

http://192.168.1.100:6255/ mesapp/pop.html
http://192.168.1.100:6255
http://neuron:6255/mesapp/pop.html
localhost:6255

Wpisanie samego adresu serwera, np.
http://192.168.1.100
spowoduje wywołanie pliku mes.html w którym jest lista dostępnych aplikacji.

Wizualizacje dla TV

Aplikacja dla telewizorów ( tv.html ) pozwala na wyświetlenie ośmiu różnych ekranów w 3 motywach ( biały, czarny, HUD)
Celem jest wizualizacja stanu maszyn na dużych ekranach, np. telewizorach danych o różnym stopniu uszczegółowienia. Są ekrany gdzie zmieniane są cyklicznie ekrany ze szczegółami przeznaczone do powieszenia np. w biurze szefa produkcji jak i ekrany andon z małą ilością szczegółów ale dobrą widocznością w przypadku gdy ekran ( telewizor ) ma być widoczny z „końca hali”

Panele operatorskie

Aplikacje mobilne - panelo operatorskie

Podstawową aplikacją do sterowania systemem jest panel operatorski (app_pop1.html) dostosowany do uruchomienia na tablecie. Aplikacja dostosowuje się do trzech szerokości ekranu: do 600px, do 1200px i powyżej 1200px co odpowiada ( w uproszczeniu ) małemu tabletowi w pionie i w poziomie i dużemu tabletowi w poziomie.
Panel może być skonfigurowany dla jednej maszyny lub pozwala na wybór maszyn z grupy ( zobacz ustawienia aplikacji ).

Kolejną aplikacją panelu operatora jest panel przewidziany dla komputera PC: app_pop_pc.html

Kokpity menadżerskie

Kokpity pozwalają na podgląd stanu maszyn i zleceń oraz ich powiadomień z ustawionej grupy.
Dostępne są trzy aplikacje kokpitów:

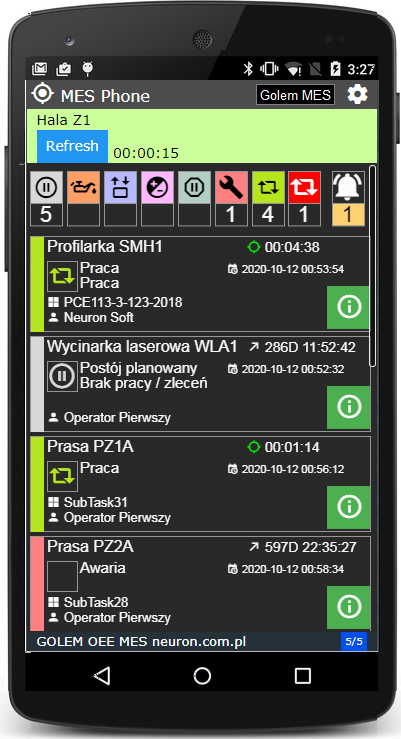

phone.html – dostosowana wymiarami do telefonu
mc.html – dostosowana do tabletów w dwu wymiarach
mchd.html – dostosowana do ekranów fullHD

Aplikacja "Hour production board"

Aplikacja Hour production board ( tvhpb.html ) jest odpowiednikiem popularnego narzędzia Lean o tej samej nazwie które to najczęściej stanowi tablicę sucho ścieralną na której pracownicy zapisują ilości wyprodukowane w poszczególnych godzinach zmiany roboczej.
Oczywiście system samodzielnie liczy produkt oraz wyznacza cel na podstawie aktualnego optymalnego czasu cyklu. Poza licznikami pokazującymi godzinowy cel, produkt braki i procentową realizację aplikacja pokazuje rozkład statusu w danej godzinie oraz, w prawym panelu stan aktualny: status, zlecenie, operatora itp.

Aplikacja implementuje też dwa wykresy reprezentującą cel i ilość wykonaną z krokiem 6 minut. Dostępne są dwa rodzaje wykresów.
Pierwszy to klasyczny wykres słupkowy pokazujący ile sztuk zrealizowano w ciągu kolejnych 6 minut:

Drugi wykres to tzw. wykres wypalenia znany z aplikacji zarządzającymi realizacją projektów. Zielona linia rośnie o aktualny cel ( bez względu na stan produkcji i status ), druga linia pokazuje rzeczywiste wykonanie:

W idealnych warunkach linie powinny się pokrywać. Jeśli zmieni się cel ( krotność lub czas cyklu ) rysowana jest pionowa linia a nachylenie linii celu się zmienia proporcjonalnie do zmian celu.

Uwaga. Aplikacja ma kilka ograniczeń:
- dane są tworzone w pamięci stacji więc tablica jest zerowana w przypadku jej restartu.
- nadzorca musi mieć określony optymalny czas cyklu ( OCC, Tt, lub zapisaną stałą wydajność ).
- wymagany jest układ 3 zmian

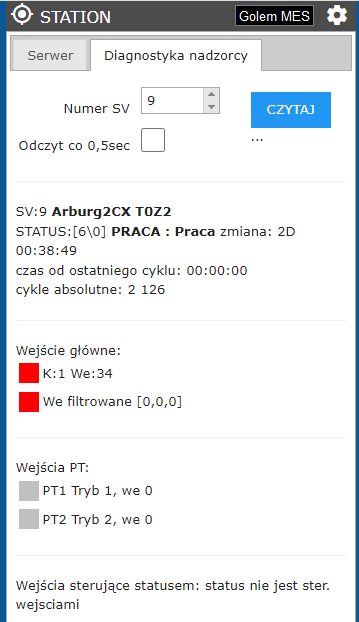

Monitorowanie stacji i wejść nadzorcy

Aplikacja STATION pozwala na monitorowanie stacji zbierania danych:

czas uruchomienia i czas pracy stacji zbierania danych
Stan wszystkich koncentratorów: port COM, Timeouty, prawidłowe pakiety, próby ponowienia utraconej komunikacji
Log stacji

co pozwala na diagnostykę pracy stacji i połączeń z koncentratorami wejść.

Ważniejsza jest jednak możliwość monitorowania wejść wybranego nadzorcy.
Stojąc z telefonem przy maszynie możemy zobaczyć jak system widzi sygnał sterujący, sygnały przerw technologicznych sygnały sterujące statusem i sygnały przypisanych do nadzorcy asystentów.

Trochę humoru nie zaszkodzi

Jedną z aplikacji do wizualizacji na TV jest aplikacja startrek.html z layoutem wzorowanym na komputerze LCARS z filmu Star Trek.
Oczywiście nikt nie powiesi takiej wizualizacji na hali produkcyjnej ale w gabinecie prezesa? Szczególnie jeśli prezes jest miłośnikiem Sci-Fi? Zawsze można powiedzieć klientom że firma ma szerokie kontakty handlowe w Federacji Zjednoczonych Planet.

Logowanie

Choć możliwe jest logowanie normalnym hasłem to dla wygody w korzystaniu z aplikacji na urządzeniach mobilnych logowanie odbywa się za pomocą klawiatury numerycznej i kodu PIN. Jeśli podamy pin 0 to zostaniemy poproszeni o normalne hasło. Pin ustalamy w ustawieniach użytkownika.

Po wykonaniu operacji użytkownik zostanie wylogowany po czasie ustawionym parametrem „czas logout” (domyślnie 25 sec) a każda wykonana w tym czasie operacja resetuje ten czas.
Czas do końca ważności hasła widoczny jest na pasku narzędziowym wraz z aktualnie zalogowanym operatorem. Przyciskiem na tym pasku możemy wylogować operatora albo zalogować się na dłuższy czas określony parametrem „czas logout slow”

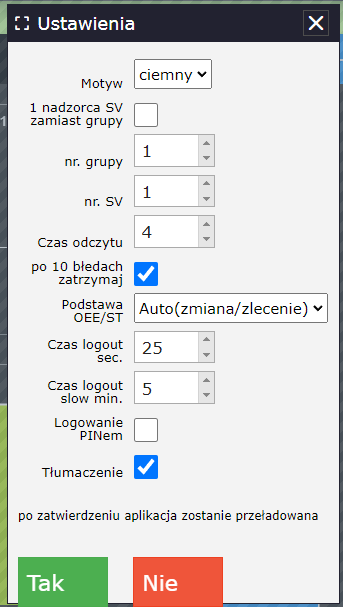

Ustawienia aplikacji

Aplikacja wymaga pewnych ustawień takich jak numer grupy czy numer maszyny, sposób odświeżania danych etc. Okno ustawień otwieramy przyciskiem z prawej strony paska statusu. Nie każda aplikacja korzysta ze wszystkich ustawień. Niektóre nie są potrzebne, inne mają je ustawione na stałe w kodzie aplikacji. Ustawienia zapisywane są w pamięci przeglądarki.
ważne
Ustawienia przypisane są do domeny, czyli adresu aplikacji. Jeśli uruchomimy tę samą aplikację stosując dwu różnych zapisów, np.:

http://192.168.1.100:6255/mesapp/app_pop1.html
http://serwer:6255/mesapp/app_pop1.html

to dla przeglądarki to są DWIE RÓŻNE aplikacje.

Parametry

Motyw - Wszystkie aplikacje dostępne są w trzech motywach: jasny, ciemny i HUD. Motyw HUD to motyw podobny do motywu ciemnego ale ma też drobne elementy animacji – np. animowane wykresy podczas zmiany maszyny.

Nadzorca zamiast grupy - określa czy aplikacja obsługuje grupę maszyn czy jedną maszynę, np. panel operatora pop może być skonfigurowany tak że operacje są dla jednej maszyny albo dla wybranej przez operatora maszyny z listy reprezentującej grupę.
W niektórych aplikacjach, np. w TV tryb grupa/SV przypisany jest do wybranego ekranu.

numer grupy - określa numer grupy dla trybu z obsługą grupy. Numer grupy odczytujemy z listy grup w programie konstruktor. Przydatne może być to że grupy powyżej nr. 50 nie są widoczne w programie klienckim, możemy więc stworzyć grupę 51 tylko dla określonej aplikacji mobilnej.

numer nadzorcy - wskazuje maszynę która ma być użyta przez aplikację jeśli ta działa w trybie obsługi jednej maszyny

Ekran - W aplikacji TV określa jaki ekran ma być aktywny – aplikacja zawiera 8 różnych ekranów

Czas odczytu - Określa czas ( w sekundach ) co ile aplikacja odpytuje serwer o dane. W przypadku aplikacji gdzie widoki maszyn zmieniane są sekwencyjnie czas ten określa tempo zmian ekranów.

blokuj po utracie połączenia – szczegóły niżej

podstawa OEE – jeśli aplikacja wyświetla OEE a jego podstawa nie jest wybierana przez użytkownika to określamy dla jakiej podstawy ma być wskaźnik wyświetlany: bieżącej zmiany, bieżącego miesiąca, bieżącego zlecenia czy w trybie auto: jak jest zlecenie to zlecenie, jak nie ma zlecenia to zmiana

alarm Audio – dla aplikacji korzystających z wyskakującego okienka sygnalizującego zmiany statusu i wezwania andon można załączyć sygnalizację dźwiękową. Podczas przywołania andon lub przywołania andon i zmianie statusu na awarię odtwarzany jest pięciokrotnie plik mp3

czas logout ( i logout2) – czas podtrzymania zalogowanego operatora

tłumacz – opcja pojawia się gdy załączone są wersje językowe dla serwera – zobacz dokument odnośnie wersji językowych

Odczyt danych z serwera

Aplikacja pobiera dane z serwera. Poza załadowaniem wszystkich plików aplikacja pobiera cyklicznie dane o stanie maszyn ( może też pobierać na żądanie, np. wizualizacja dla telefonu ma przycisk „Refresh” do ręcznego odczytu)
Domyślne odświeżanie danych odbywa się co 4 sekundy co możemy zmienić w ustawieniach.
Należy zoptymalizować czas odczytu tak aby był on jak najdłuższy przy zachowaniu czytelności zmian danych.
Pamiętajmy że podczas testów spodziewamy się natychmiastowej reakcji na zmiany w systemie ale w praktyce 10 sekund wydaje się być optymalne.

Ważne jest to co się stanie gdy z serwera odpowiedzi nie dostaniemy.

Brak połączenia aplikacja melduje komunikatem i zmianą status baru na czerwony. Pomimo błędu aplikacja nadal próbuje wysłać żądanie do serwera.
Najpierw generuje 4 zapytania z odstępem 3 sekund aby zniwelować krótkie zakłócenia w sieci. Jeśli nie odzyska połączenia to sygnalizuje to czerwonym kolorem statusbaru i zmniejsza częstotliwość zapytań do 30 sekund.
Od kolejnego ustawienia zależy czy aplikacja będzie usiłowała połączyć się w nieskończoność czy po kolejnych 10 błędach zostanie trwale zablokowana z koniecznością jej ręcznego odblokowania. Blokowanie należy wyłączyć w przypadku aplikacji wyświetlanych na telewizorach na halach abyśmy nie musieli po każdej przerwie w pracy serwera dobierać się do ich komputerów czy przeglądarek.

Dźwięk w przeglądarce Chrome

Ostatnie aktualizacje przeglądarki wprowadziły zabezpieczenia przed audio reklamami. Powoduje to że aplikacja nie może odtwarzać dźwięku do póki użytkownik nie wykona jakiejkolwiek interakcji – nie kliknie w cokolwiek, nie przewinie strony etc.
Powoduje to problem z odtwarzaniem alarmów w aplikacjach na telewizory.
Aby temu zaradzić musimy wejść w ustawienia -> zaawansowane -> ustawienia treści - > Dźwięk i w opcji „zezwalaj” przyciskiem „dodaj” dodajemy adres serwera taki jak w adresie aplikacji (można skopiować cały adres aplikacji – chrome samo wyodrębni domenę)
Od tej chwili dźwięki alarmów będą odtwarzane bez konieczności klikania czegokolwiek

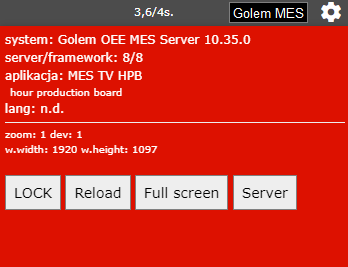

Panel informacyjny

Klikając w logo [GolemMES] ( lub najeżdżając myszą na PC) odsłaniamy okienko informacyjne aplikacji. Panel zawiera:

Wersja stacji zbierania danych systemu
numer wersji serwer / framework – powinny być identyczne ( wyświetlane również w prawym dolnym rogu okna). Jeśli się różnią najprawdopodobniej zaktualizowano plik stacji ale nei zaktualizowano zawartości katalogu ROOT
Nazwę, wersję oraz krótki opis aplikacji
Informacje o wersji jezykowej
Informacje o wymiarach strefy roboczej przeglądarki
Przycisk LOCK blokujący transmisję z serwerem
Przycisk Reload powodujący ponowny odczyt strony
Przycisk Full screen powodujący przejście do trybu pełnoekranowego

Konfiguracja serwera

Serwer dostarczający dane dla aplikacji mobilnych jest integralną częścią stacji zbierania danych.
Bez klucza licencyjnego dla aplikacji mobilnych serwer pracuje w trybie demo.

Konfiguracja serwera ogranicza się w zasadzie do ustawienia portu – domyślnie jest to port 80 ale zalecane jest wybranie innego portu gdyż może się tak zdarzyć że na porcie 80 „odezwie się” inny serwer zakłócając pracę systemu.
Istnieje też możliwość zmiany lokalizacji katalogu ROOT, np. w przypadku modyfikowania aplikacji, aby przypadkowo nie „pokryć” swoich zmian podczas aktualizacji stacji.
