Status podstawowy
Status można zakodować dwójkowo za pomocą wejść koncentratora..
Status można zakodować za pomocą 2 lub 3 wejść:
Kodowanie wejściami A i B stan wejść A B status ----------------------------------------------- 0 0 postój planowany 1 0 praca 0 1 awaria 1 1 przezbrajanie
|
Kodowanie wejściami A, B i C stan wejść A B C status --------------------------------------------------------------- 0 0 0 postój planowany 1 0 0 postój nieplanowany 0 1 0 przezbrajanie 1 1 0 ustawianie 0 0 1 awaria 1 0 1 praca |
Dla trybu sterowania ABC można zanegować stan wejść - niektóre przełączniki kodujące mają odwrotny sygnał - zwierają styki tam gdzie jest logiczne zero.

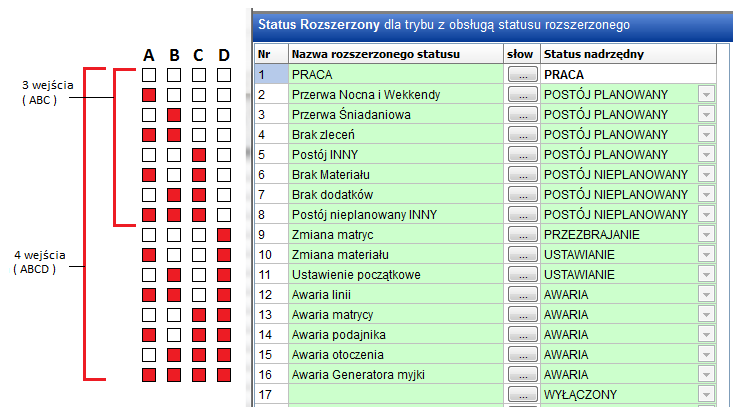

Status rozszerzony
Od wersji next można też starować wejściami statusem rozszerzonym. Kodujemy stanem 3 lub 4 wejść dwójkowo numer statusu zwiększając o jeden :
Ponieważ w statusie rozszerzonym na pierwszej pozycji jest zawsze status PRACA a pierwszej pozycji odpowiada stan bez napięciowy ( stan 0 )
to istnieje możliwość zamiany pozycji 1 z pozycją ustalaną za pomocą nastawnika "numer statusu postoju planowanego"
Czas zmiany statusu
Aby zmienić status np z 1 na 4 to musimy siłą rzeczy "przejść" przez pozycje 2 i 3. Aby nie powodowało to zmiany statusu wprowadzono czas opóźnienia
który można ustawić w pliku ini stacji
[spec]
status_delay=5
Po każdej zmianie pozycji (stanu wejść) program czeka ten czas zanim zainicjuje procedurę rzeczywistej zmiany statusu
