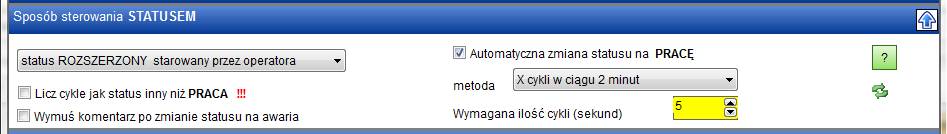

Ustawienia dla statusu w modelu nadzorcy
Metoda zmiany statusu:
| 1) | status nie obsługiwany (zawsze praca) |
| 2) | status starowany przez operatora |
| 3) | status sterowany wejściem A |
| 4) | status sterowany wejściami A i B |
| 5) | status sterowany wejściami A, B i C |
| 6) | status ROZSZERZONY starowany przez operatora |
| 7) | status sterowany skryptem sterującym |
| 8) | status RZOSZERZONY sterowany wejściami ABC |
| 9) | status RZOSZERZONY sterowany wejściami ABCD |
Dwie podstawowe metody sterowania statusem to zmiana statusu lub statusu rozszerzonego przez operatora (metody 2 i 6)
Metody 3,4,5, 8 i 9 pozwalają na sterowanie statusem za pomocą wejść koncentratora i są opisane tutaj : Status zmieniany przełącznikami
Metoda 7 przewiduje manipulację statusem w skrypcie sterującym stacji - użytkownik nie ma możliwości sterowania
Opcja licz jak status inny niż praca.
To bardzo niebezpieczna funkcjonalność - pozwala na liczenie cykli (produktu) podczas statusu innego niż praca ale uwaga:
nie jest liczony czas pracy co może prowadzić do błędnych interpretacji zebranych danych.
Opcja Wymuś komentarz po zmianie statusu na awaria
Jeśli opcja ta jest załączona to gdy zmiana statusu dokonana jest przez operatora (metody 2 i 6) a wybranym statusem jest awaria
to pojawi się natychmiast okienko do wpisania komentarza.
Opcje automatycznej zmiany statusu na pracę opisana została tutaj: Automatyczna zmiana statusu

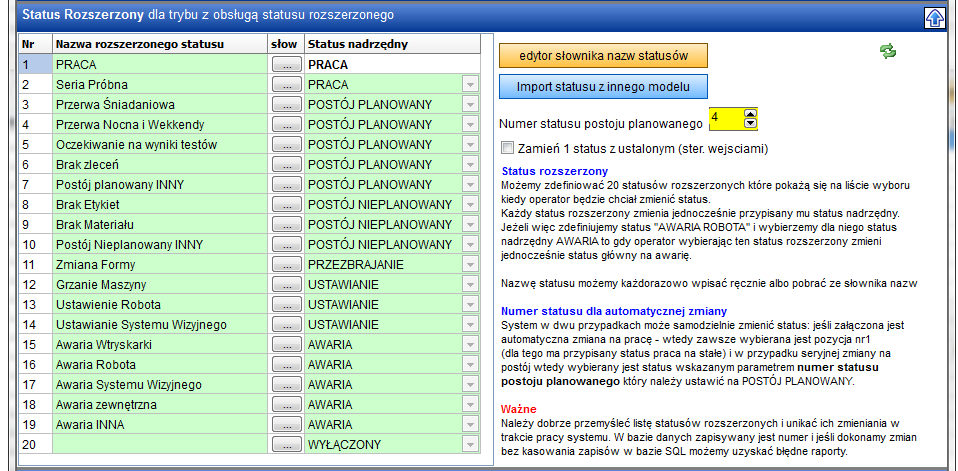

Status rozszerzony
Konfiguracja statusu rozszerzonego polega na ułożeniu listy tych statusów. Nazwę statusu możemy wpisać ręcznie lub wybrać ze słownika.
Ustalając status rozszerzony ustawiamy status nadrzędny.
Ważne jest aby przemyśleć listę statusów ponieważ nie wolno zmieniać pozycji statusu na liście.
W danych dla wszystkich raportów zapisywana jest nie nazwa statusu i jego status bazowy tylko NUMER STATUSU.
Jeśli w pozycji 11 mamy zdefiniowany status Zmiana formy z bazowym statusem przezbrajanie a zmienimy np. na
Awaria podajnika ze statusem Awaria to wszystkie zapisane do tego momentu dane interpretowane dotąd jako
Przezbrajanie: Zmiana formy będą od teraz interpretowane jako Awaria:Awaria podajnika co spowoduje wypaczenie
dotychczasowych raportów.
Ustalić też musimy który ze statusów rozszerzonych o statusie bazowym postój planowany będzie tym głównym.
Wymaga tego operacja automatycznej zmiany statusu z pracy na postój planowany - zobacz Panel operacji seryjnych
Jeżeli kodujemy status rozszerzony wejściami: Status zmieniany przełącznikami to mamy trochę niekorzystną sytuację.
Otóż zawsze w statusie rozszerzonym pierwszy jest status PRACA.
Status kodowany jest w kodzie dwójkowym poprzez podanie jego numeru, ale liczonego od zera.
Wiec dla wartości 0, czyli żadne wejście nie jest załączone mamy status PRACA.
Dlatego opcja "zamień 1 status z ustalonym" spowoduje zamianę 1 statusu z pozycją statusu wskazaną jako status postoju.
Na przykład na powyższym rysunku status postoju planowanego ustalony jest na 4 pozycję wiec gdy załączymy tę opcję
to przy kodowaniu stanu zostaną zamienione miejscami pozycje 1 i 4.
