Funkcjonalność dostępna w wersji PRO



Inspekcja cyklu to specjalne, dodatkowe narzędzie które pozwala na wyrywkowe śledzenie każdego cyklu maszyny.

Zaznaczmy wyrażnie  że mowa o długich cyklach, przekraczających kilka  a czasem sięgających i kilkadziesiąt minut.

Rejestracja cyklu jest rejestracją na życzenie. Nie odbywa się ona cały czas a tylko wtedy gdy sobie tego zażyczymy.



Przykładem zastosowania może być śledzenie pracy maszyn CNC gdzie typowy cykl trwa kilka - kilkanaście minut.

Gdy mamy podejrzenia że praca nie odbywa się zgodnie z technologią załączyć możemy inspekcję cyklu i rejestrować

każdy z nich wraz z czasem trwania i informacją o czasie poprzedzającym cykl.

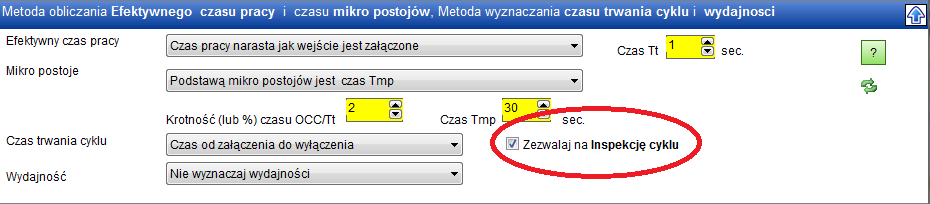

Aby załączyć rejestrację musimy spełnić dwa warunki - zaznaczyć w modelu opcję "zezwalaj na inspekcję cyklu"

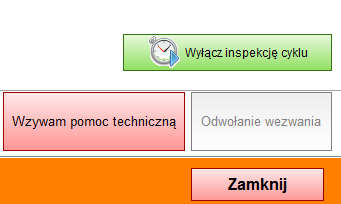

oraz załączyć rejestrację w panelu operatora :

Za pomocą przycisku załącz / wyłącz inspekcję cyklu.  Załączyć / wyłączyć inspekcję może tylko pracownik z uprawnieniami administracyjnymi.







UWAGA !  Cykle o czasie trwania poniżej 10 sekund nie będą rejestrowane  !

Jest to zabezpieczenie przed "zapchaniem" bazy danych w przypadku załączenia rejestracji dla szybko pracującej maszyny.



Dla każdego cyklu rejestrowane są:





Sposób interpretacji zależy od tego w jaki sposób liczy czas pracy wybrany nadzorca, zobacz: Metody pomiaru czasu pracy .

Jeśli wybrano sposób liczenia czasu pracy : "narasta jak załączone wejście" to początkiem cyklu jest pojawienie się sygnału a końcem cyklu jego zanik.

Odrzucane są impulsy o długości mniejszej niż 10 sekund ale są one zliczane i pokazane w kolumnie Cd/Cs.





Jeśli przed cyklem który został zaliczony (trwał np 230 sekund) pojawiły się krótkie cykle, krótsze niż 10 sekund to zostaną one policzone a ich czas wejdzie w

czas poprzedzający cykl.







Czas Tc cyklu to zliczony efektywny czas pracy.

Czas od poprzedniego cyklu Tbc pokazuje czas od końca cyklu poprzedzającego do początku cyklu badanego.



Ponieważ pomiędzy cyklami może być przerwa sklasyfikowana za pomocą zmiany statusu to dodatkowo naliczone są czasy przerwy do nich przypisane.

Czas Tnp określa ile czasu przerwy wchodzi w skład statusu praca, czas Tpp ile czasu było w ramach postoju planowanego, tpnp - postoju nie planowanego

czas Ta - to czas awarii a Tpz to czas przezbrajania lub ustawiania.

Przykładowo zestaw czasów:



Tbc : 450 minut

Tnp:  30 minut

Tpp:  220 minut

Tpz:  200 minut



mówi nam że pomiędzy tym  a poprzednim cyklem była przerwa 450 minut i że w ramach tej przerwy 30 minut to mikro postoje i czas nieoznaczony,

220 minut to czas postoju planowanego a 200 minut to czas ustawiania.





Wyjaśnienia wymagają  ostatnie 4 pozycje: czas poprzedzający cykl może być czasem



Dane inspektora cyklu przechowywane są w oddzielnej bazie aby nie obciążać bazy głównej i mogą zostać w każdej chwili skasowane przez użytkownika z uprawnieniami administratora.
