Konfiguracja nadzorcy |

|
|
Konfiguracja nadzorcy |
|

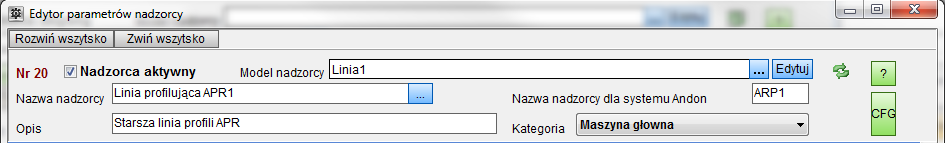

Aktywność, model i nazwy
Aby możliwe było użycie nadzorcy musi on być aktywny. Nieaktywny nadzorca nie może być użyty - nie pojawi się na liście nadzorców przy
konfigurowaniu grupy i nie będzie obsługiwany przez stację.
Konfigurując nadzorcę ustalamy tylko jego indywidualne ustawienia. Pozostałe dziedziczone są z modelu który trzeba koniecznie wybrać.
Nazwa nadzorcy może mieć maksymalnie 30 znaków - jest ona wyświetlana na Panelu maszyn, w raportach etc.
Dla potrzeb systemu Andon należy też zdefiniować nazwę krótką (max 8 znaków).
Poza nazwą możemy wpisać krótki opis który będzie wyświetlany w programie.
Kategoria
Kategoria określa czy maszyna ma być brana pod uwagę we wszystkich raportach (maszyna główna), tylko w niektórych (maszyna pomocnicza)
czy nie ma być uwzględniana w raportach (urządzenie pomocnicze)
Czemu służy podział maszyn na kategorie? Wyobraźmy sobie że mamy gniazdo produkcyjne a w nim trzy maszyny - dwie maszyny CNC które pracują
po kilka godzin i wiertarkę która pracuje kilkanaście minut dziennie. Czyli na ogół 1/3 maszyn nie działa. Prawda że to może być mylące?
Dlatego wiertarkę oznaczamy jako maszynę pomocniczą i nie będzie ona uwzględniana w opisie grupy - teraz 100% maszyn działa...

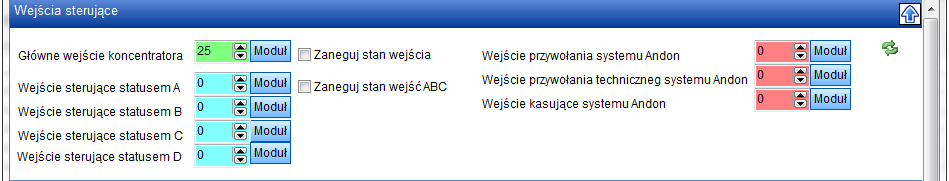

Wejścia sterujące
W tej części definiujemy wszystkie Wejścia koncentratora używane przez nadzorcę do monitorowania pracy, sterowania statusem i systemem andon.

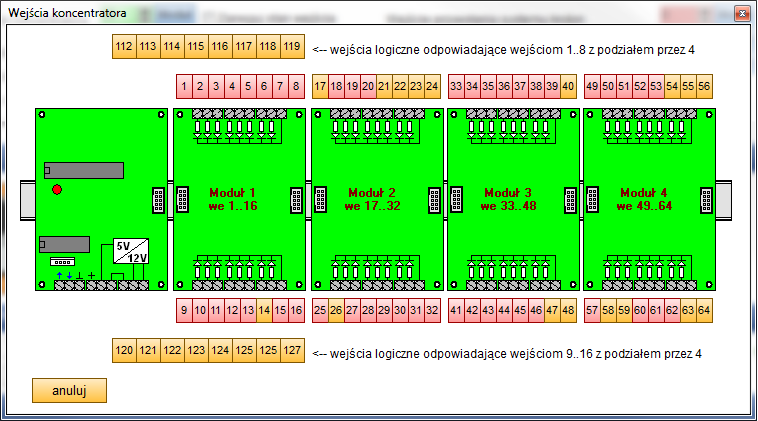

W wyborze numeru wejścia może nam pomóc dialog z rysunkiem koncentratora:
Wybieramy poprzez naciśnięcie przycisku z numerem wejścia, Zaczerwienienie przycisku mówi nam że wejście jest
już użyte w innym nadzorcy

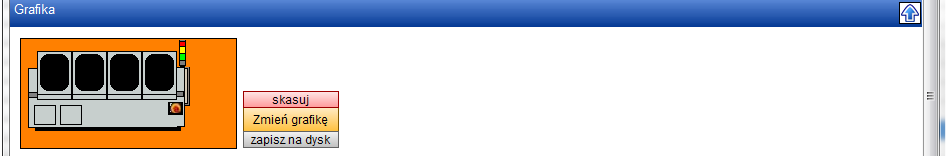

Grafika
Na panelu maszyny możemy wyświetlić grafikę, np. zdjęcie lub rysunek maszyny. Grafika którą można wczytać musi być w formacie BMP
i mieć maksymalny wymiar 191 x 100 pikseli.
Może to być rysunek maszyny (na płycie instalacyjnej znajduje się bogata kolekcja rysunków maszyn) albo jej zdjęcie.
Obrazek powinien mieć białe tło - będzie wtedy ono przezroczyste.
Komunikaty
W tej sekcji definiujemy komunikaty dla systemu zdarzeń i systemu andon.
Zobacz Zdarzenia i System Andon

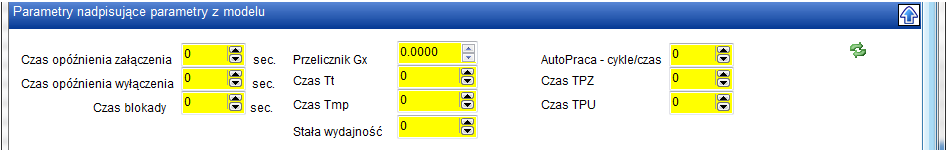

Zmiana parametrów ustawionych w modelu nadzorcy
Najczęściej jest tak że kilka maszyn korzysta z ustawień dziedziczonych z jednego nadzorcy. Czasem możemy mieć potrzebę aby dwie
podobne maszyny różniły się tylko jednym parametrem - np czasem filtru lub czasem Tt.
W takim przypadku musielibyśmy stworzyć dla tej maszyny oddzielny model. Możemy jednak zrobić to prościej.
Jeśli dla któregoś z parametrów w tej sekcji ustawimy wartość inną niż zero to zastąpi ona wartość z modelu nadzorcy.
Współpraca z programem CMMS Maszyna opisana została w rozdziale CMMS Maszyna
Konfigurację obsługi poczty e-mail opisano tutaj : Ustawienia systemu E-mail
